Desempeño Superior

El Midspan/ inyector BT-CAT5-P1-4848 (también conocido como PoE Splitter pasiva) es un dispositivo de calidad comercial Power-over-Ethernet que proporciona energía DC para un dispositivo equipado con PoE. Es compatible con AP y otros equipos de apoyo a la norma IEEE PoE pines (pines 4 y 5 Poder de + / Pines 7 y 8 - Power).

Power-over-Ethernet elimina la necesidad de una toma de CA en cada ubicación de AP. Sólo un único cable Ethernet se ejecuta para cada punto de acceso en lugar de alimentación independiente y cables de datos. El inyector se instala normalmente cerca del concentrador Ethernet.

Esta unidad se puede utilizar como un "inyector" o como un "Tap". Cuando se utiliza como un inyector el dispositivo envía la corriente DC a través del cable Ethernet a un dispositivo remoto PoE. Cuando se utiliza como un "Tap" de esta unidad se utiliza la  corriente DC inyectada desde el cable Ethernet para uso de ciertos dispositivos no PoE.

Protección Integral contra descargas y sobretensiones

La protección integral contra descargas y sobretensiones protege individualmente las 4 líneas de datos, así como la protección de las líneas eléctricas. Los dispositivos de alta velocidad sujetan cualquier voltaje, positivo o negativo en los cables. Los límites son +/- 15 voltios en los pines 1, 2, 3, 6 y +/- 58 voltios en los pines 4, 5, 7 y 8.

Tiene conectores jacks RJ45. Esto, junto con la caja de metal BT-CAT5-P1-4848 que ayuda a reducir los efectos de interferencia EMI. También un terminal de tierra este se proporciona directamente en la carcasa del inyector y permite la conexión a tierra superior. La carcasa de aluminio incluye patas de montaje para facilitar la instalación.

Este kit incluye el inyector/tap y una fuente de alimentación de 48VDC @ 48W (PS4848-25R).



Ventajas

  • Protección contra descargas y sobretensiones en líneas de datos y de alimentación.
  • Grado Industrial: Carcasa de aluminio.
  • Conectores RJ-45 blindados  de supresión de ruido EMI.
  • Incluye 48VDC @ y Fuente de alimentación de 48 Watt.


Downloads











Especificaciones















Catálogo
Especificaciones Eléctricas

Temperatura de funcionamiento del Inyector de
-40 ° C a +70 ° C
Temperatura de funcionamiento de la Fuente de alimentación
0 ° C a +50 ° C
Corriente Máxima
1A
Conector de alimentación estándar de 2.5 mm Coaxial DC
50 Ohm
Conector de alimentación
Estándar de 2,5 mm Coaxial DC Power Jack (2,5 mm x 5,5 mm x 10mm Center Plug Positivo Obligatorio)
Conectores Ethernet
(2) Conectores RJ45
Líneas de Datos
Par 1: Los pines 1 y 2
Par 2: Los pines 3 y 6
Poder de los Pines CAT-5

+ VDC: Pines 4 y 5
- VDC: Pines 7 y 8

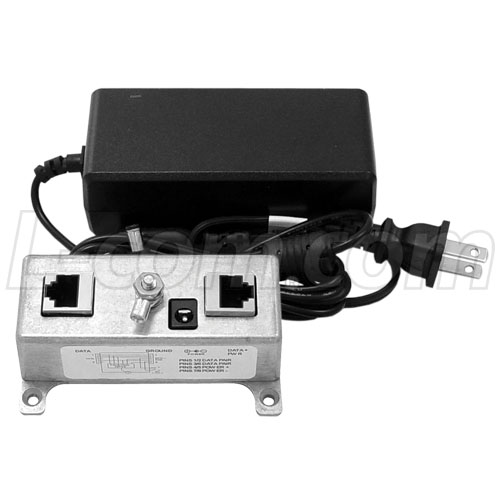

POE con inyector con 48VDC y Fuente de poder de 48 Watt  BT-CAT5-P1-4848



Aplicaciones

  • Wireless LAN, Access Points y puentes.
  • LAN inalámbrica Wi-Fi Amplificadores y antenas amplificadas.
  • Teléfonos VoIP (Voice over Internet Protocol).
  • Cámaras de vigilancia IP.
  • Bluetooth ® Access Points.






Diagrama
Diagrama
Especificaciones Mecánicas

Peso
13 Kg.
Dimensiones
91.4 x 35.5 x 38.1 (mm)
Caja
Aleación de aluminio
RoHS
Sí (inyección única)


Dibujo 2D
Precio U$ 69.00
