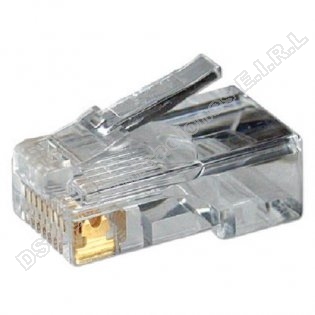

Conector RJ-45 Plug Cat 5E Apantallado DIXON
Descripción
La RJ-45 es usada para conectar redes de cableado estructurado categorías 5e. RJ es un acrónimo inglés de Registered Jack que a su vez es parte del Código Federal de Regulaciones de Estados Unidos. Posee ocho "pines" o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado.
Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la disposición de los pines o wiring pinout.
Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8 pines (4 pares)
Diseño

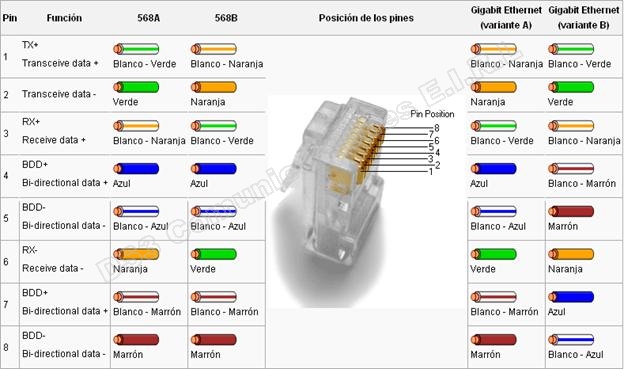

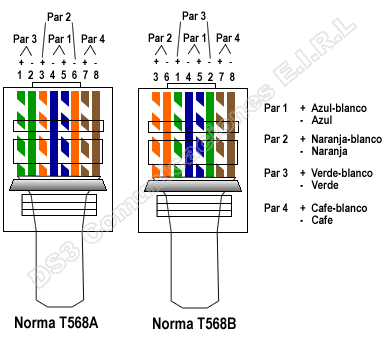

Para usar con un HUB o SWITCH hay dos normas, la más usada es la B, en los dos casos los dos lados del cable son iguales:
Norma A
- Blanco Verde
- Verde
- Blanco Naranja
- Azul
- Blanco Azul
- Naranja
- Blanco Marrón
- Marrón
Norma B
- Positivo/Blanco Naranja
- Negativo/Naranja
- Positivo /Blanco Verde
- Negativo/Azul
- Positivo/Blanco Azul
- Negativo/Verde
- Positivo/Blanco Marrón
- Negativo/Marrón
